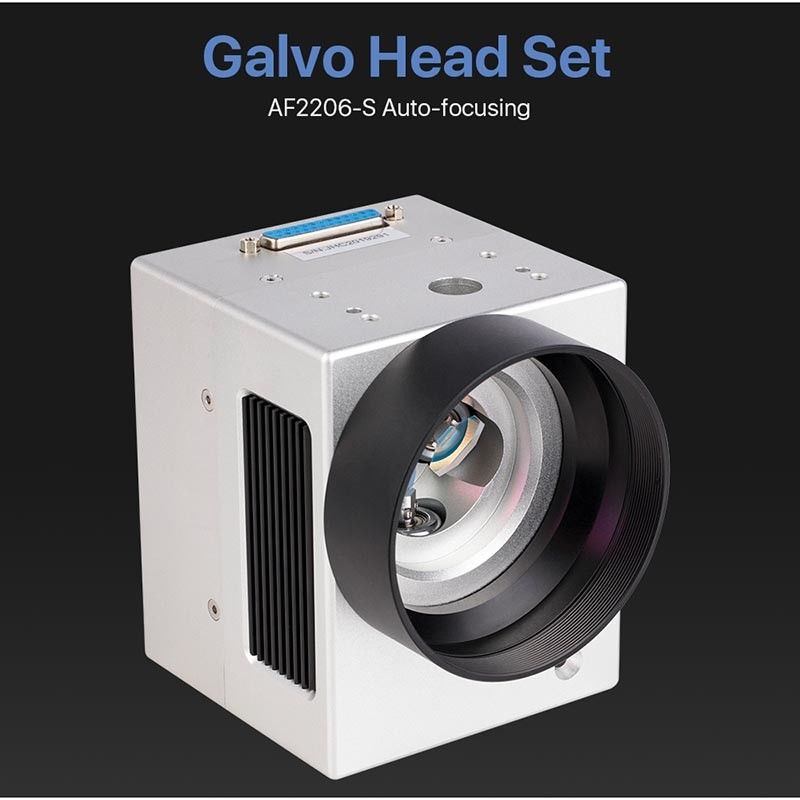

Sino Galvo Hoog snelheid auto-focus galvo laser hoofd SG2206 Hoog snelheid Galvo voor glasvezel laser markering graveermachine
SG2206 galvanometer heeft een goede loopstabiliteit, een hoge positioneringsnauwkeurigheid, een snelle markeringssnelheid, een sterke anti-interferentievermogen en een sterke alomvattende prestaties.De specifieke kenmerken zijn als volgt::
■ Het gebruik van fotoelektrische sensoren uit de Verenigde Staten.
■ Differentiële foto-elektrische sensor detecteert nauwkeurig de positie van de motorrotor, met een goede lineariteit, kleine drift, hoge resolutie en herhaalde positiebepaling.
■ Precieze belastingontwerp voor 10 mm lens, hoge motor assemblage precisie, redelijke structuur, kleine statische wrijvingscoëfficiënt en nul verschuiving, om goede dynamische kenmerken van het systeem te garanderen.
■ De bestuurder heeft de functie van positie- en snelheidsvoorspelling, waardoor de dynamische responsprestaties en de scansnelheid van het gehele systeem aanzienlijk worden verbeterd.
■ Ontworpen met overbelasting, overstroom en omgekeerde polariteitsbescherming, waardoor het systeem betrouwbaarder wordt.
■ Het gehele systeem is ontworpen voor de optimalisatie van de elektromagnetische compatibiliteit, met een hoge signaal/geluidsverhouding en een sterke vermogen om interferentie te voorkomen.
■ Het oplossen van veel voorkomende problemen zoals galvanometermotorstemperatuurverschuiving, signaalinterferentie en nulverschuiving.
Technische parameters:
| Versnelling |
| Markeringssnelheid ((1) |
6000 mm/s |
| Schrijfsnelheid ((2) |
516cps |
| Stapresponstijd ((1% van de volledige schaal) |
288us |
| Stapresponstijd ((10% van de volledige schaal) |
895us |
| Tracking Fout Tijd |
≤ 164,0 |
| Nauwkeurigheid en fouten |
| Lineariteit |
990,9% |
| Herhaalbaarheid (RMS) |
< 8 μRad |
| Fout van de winst |
< 5 mRad |
| Nul Offset |
< 5 mRad |
| Langdurige drijving langer dan 8 uur |
< 0,5 mRad |
| Scale Drift |
< 40 ppm/°C |
| Zero Drift |
< 15 μRad/°C |
| Golflengte ((3) |
10600nm / 1064nm / 355nm |
| Stroom en signaal |
| Inlaatspanning |
±15VDC |
| Nominale stroom |
2A |
| Interface signaal |
Digitaal |
XY2-100 |
| Analoog |
± 5V |
| Machinescannerhoek (4) |
± 11° |
| Werkstroom, temperatuur, afmeting |
| Werktemperatuur |
0°C-45°C |
| Bergingstemperatuur |
-10°C -60°C |
| Openingsopening |
10 mm |

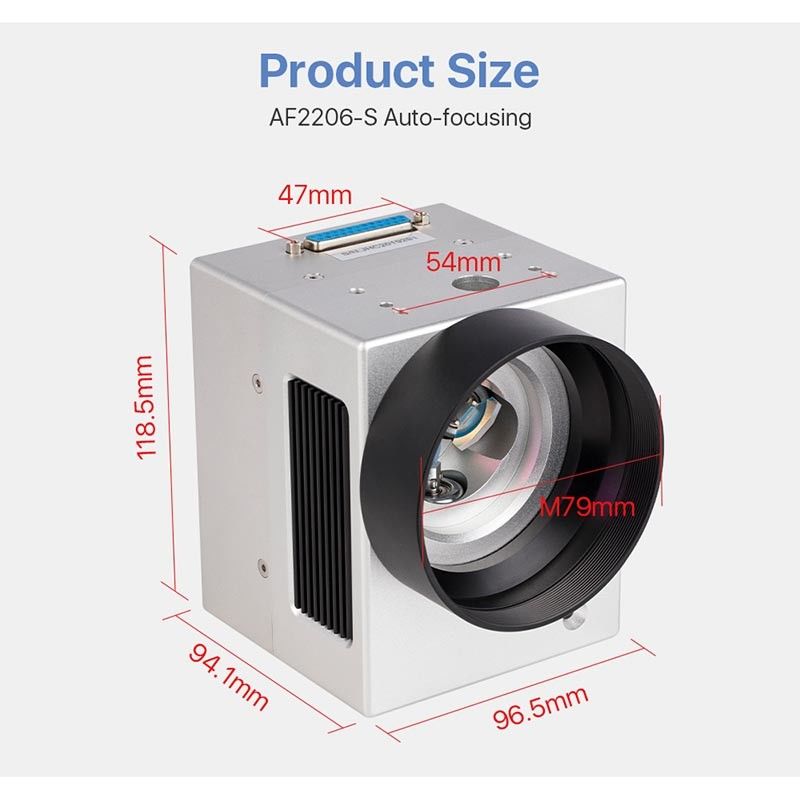

| Afmeting van de galvanometerscanner (LxWxH) |
118.5x96.5x93.6mm |
| Gewicht van de galvanometerscanner |
≈ 1,65 kg |
Opmerkingen:
De bovenstaande parameters worden verkregen uit de test na 30 minuten verwarming.
(1) Gebruik F-Theta-lens, brandpuntsafstand 160 mm, markeer 2 mm hoge enkellijntekens;
(2) Bij gebruik van een F-Theta-lens is de brandpuntsafstand 160 mm en wordt het aantal eenlijnstekens van 1 mm hoogte per seconde aangegeven.
(3) Speciale golflengte coating kan worden aangepast;
(4) De standaard mechanische scanningskant is ±11° en de maximale mechanische scanningskant is ±15°, die kan worden aangepast indien er speciale eisen zijn.
 |
